Приведу краткий отчет по установке мультируля на Skoda Rapid 2014г, с учетом перехода моделей на электронику MBQ, и смену модификаций рулей все еще есть возможность установки мультифункциональных рулей, на предыдущие платформы. Установка аналогична Skoda Fabia МК2. И так начинаем с покупки руля. Для машин 2013-2015г. нам понадобиться руль 5JA064241B , есть еще вариант 5JA064241A, но без кнопок управения телефоном и голосового управления.

Новый руль 5JA064241B
Снимаем старый руль и разбираем облицовку рулевой колонки, для этого нам потребуется открутить 3 вина ТОРХ 25, и снять подушку безопасности. Снятие руля вала осуществляется звездочкой М12

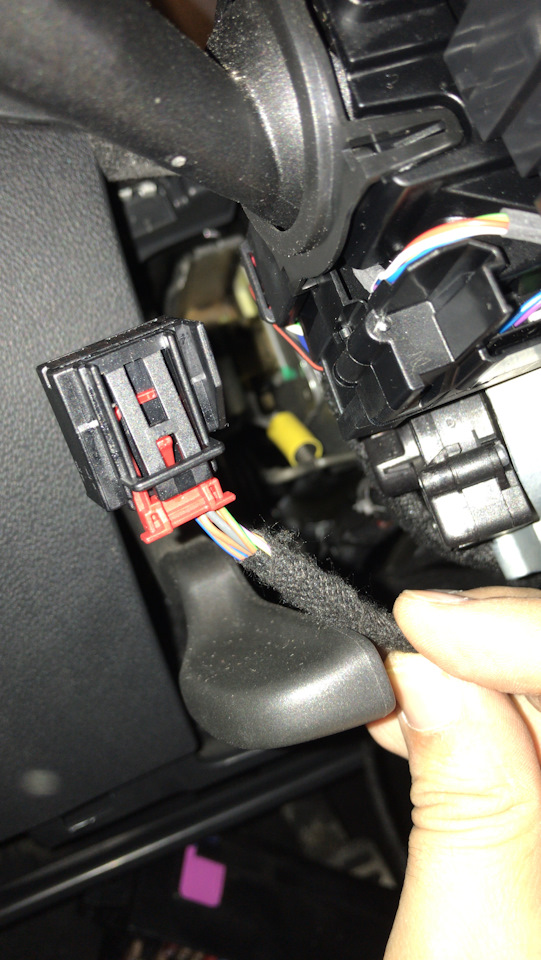

Находим разъем управления рулевой колонкой, нам нужны пины 3 и 4 (лин шина, питание+12В), вытаскиваем разъем и разбираем его. Для подключения нам нужны пины 000979009E, но я использовал родные провода уже с обжатыми пинами от дверной проводки Octavia.

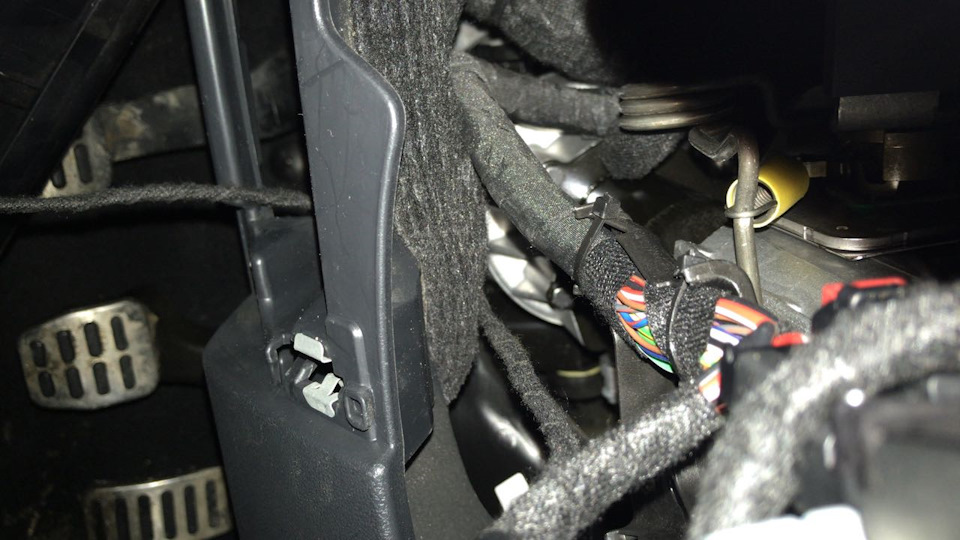

Подводим наши новые провода, после подключения к разъему ведем по родной косе к блоку ВСМ и коробке предохранителей.

Изолируем родной лентой 000979950, подводим провода сначала к коробке с предохранителями. Подключаем питание

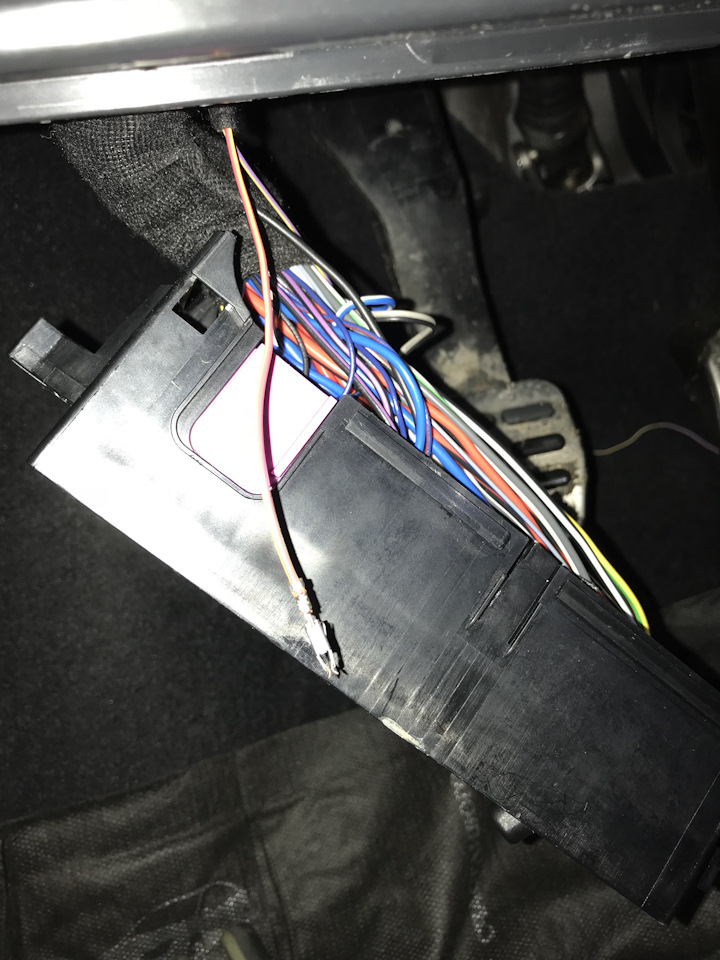

Снимаем блок, для этого откручиваем винты ТОРХ 25 (2шт). Снимаем и разблокируем колодку и находим пустой пин, по схеме нужно использовать пин 22 на котором сидит кондей и другие потребители, но смысла в этом нет, поэтому нашли пин 10 под маленький предохранитель. Питание только при включенном зажигании.

Обжимаем наш провод или используем обжатый пин 000979133E. Для предохранителя использовал номинал 7,5А. После укладки провода, также обвязываем его родной изолентой, обжимаем связку хомутом.
Теперь самая сложная часть работы, подключение к блоку ВСМ, для этого нам нужно найти белую колодку, разбираем разъем и половинем наш разъем. Для подключения LIN (3 пин на рулевого разъема) нам нужен 17 пин, поскольку он занят, приходится снять изоляцию и подключить наш новый провод. Далее все обжимаем, изолируем. После собираем, изоляцию снимаем выше, что бы при сборке не было проблем с установкой белой колодки разъема.
Теперь разбираем подушку безопасности, для работы нам нужен новый кабель мультируля 5JA971584

Операция не сложная, главное запомнить как были уложены родные провода, после этого уложить новые. Новый черный разъем подключить на кнопки руля.
Далее операция по моменту истины, кодирование. Заходим в блок 09 центральной электроники, находим -Byte9 активируем Bit3 мультифункциональный руль установлен. Проверяем свою работу.

Новый руль 5JA064241B
Снимаем старый руль и разбираем облицовку рулевой колонки, для этого нам потребуется открутить 3 вина ТОРХ 25, и снять подушку безопасности. Снятие руля вала осуществляется звездочкой М12

Находим разъем управления рулевой колонкой, нам нужны пины 3 и 4 (лин шина, питание+12В), вытаскиваем разъем и разбираем его. Для подключения нам нужны пины 000979009E, но я использовал родные провода уже с обжатыми пинами от дверной проводки Octavia.

Подводим наши новые провода, после подключения к разъему ведем по родной косе к блоку ВСМ и коробке предохранителей.

Изолируем родной лентой 000979950, подводим провода сначала к коробке с предохранителями. Подключаем питание

Снимаем блок, для этого откручиваем винты ТОРХ 25 (2шт). Снимаем и разблокируем колодку и находим пустой пин, по схеме нужно использовать пин 22 на котором сидит кондей и другие потребители, но смысла в этом нет, поэтому нашли пин 10 под маленький предохранитель. Питание только при включенном зажигании.

Обжимаем наш провод или используем обжатый пин 000979133E. Для предохранителя использовал номинал 7,5А. После укладки провода, также обвязываем его родной изолентой, обжимаем связку хомутом.
Теперь самая сложная часть работы, подключение к блоку ВСМ, для этого нам нужно найти белую колодку, разбираем разъем и половинем наш разъем. Для подключения LIN (3 пин на рулевого разъема) нам нужен 17 пин, поскольку он занят, приходится снять изоляцию и подключить наш новый провод. Далее все обжимаем, изолируем. После собираем, изоляцию снимаем выше, что бы при сборке не было проблем с установкой белой колодки разъема.
Теперь разбираем подушку безопасности, для работы нам нужен новый кабель мультируля 5JA971584

Операция не сложная, главное запомнить как были уложены родные провода, после этого уложить новые. Новый черный разъем подключить на кнопки руля.
Далее операция по моменту истины, кодирование. Заходим в блок 09 центральной электроники, находим -Byte9 активируем Bit3 мультифункциональный руль установлен. Проверяем свою работу.
